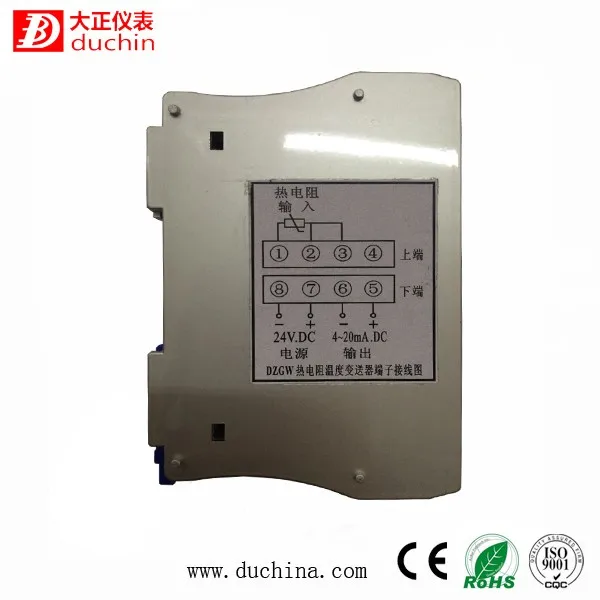

DIN geležinkelio temperatūros siųstuvas

Prietaiso galios, įvesties ir išvesties izoliavimas vienas nuo kito.
Skydo dizainas: LED raudona lemputė kaip galios indikacija, LED žalia lemputė kaip išvesties indikacija

Įvesties signalas: standartinis šiluminis pasipriešinimas ω
Išvesties signalas: 4 ~ 20 MADC arba 1 ~ 5VDC
Tikslumas: diapazonas didesnis arba lygus 5 0 laipsniui ± 0,1%
Diapazonas ＜ 5 0 laipsnis ± 0,2%
Apkrovos varža: 0 ~ 300Ω (esant 4 ~ 20 MADC išvesties)
Veikimo sąlygos: Aplinkos temperatūra 0 ~ 50 laipsnių;
santykinė drėgmė<85%RH
Atsparumas izoliacijai: didesnis arba lygus 50mΩ tarp galios, įvesties ir išvesties gnybtų
Izoliacijos intensyvumas: 500 V (AC) už minutę tarp galios, įvesties ir išvesties gnybtų
Maitinimo įtampa: 24 VDC ± 10%
Iš esmės saugus lygis: (ib) ⅱc
Įvertinta vidinės saugios grandinės vertė:
1. Maksimali atviros grandinės įtampa: mažesnė arba lygi 4VDC
2. Maksimali trumpo jungimo srovė: mažesnė arba lygi 100MADC
Didžiausia leistina įtampa: 220 VDC/220VAC (efektyvioji vertė)
Energijos suvartojimas: mažesnis arba lygus 1,25W (1 input 1 išvesties tipas);
Mažiau arba lygus 2,5W (1inut 2 išėjimo tipas)
Svoris: 120 g (apytiksliai)

Montavimas: standartiniai DIN35 bėgiai
Matmenys: 17,5 × 99 × 114,5 mm (plotis × aukštis × gylis)

Aplinkos temp: -40 ~ +85 laipsnis

Išvesties Singalas: 4 ~ 20MA

Apsaugos klasė: IP66

Maitinimo šaltinis: 7,5 V ~ 45 V.

Tikslumas: 0. 08%

● Dviejų ar trijų laidų RTD temperatūros signalo įvestis, izoliuota transmisijos išėjimas.

● Galima nustatyti intelektualią, vietoje esančią konfigūraciją. Taip pat yra fiksuotų RTD tipo ir temperatūros diapazono įėjimų.

● su darbo galios indikatoriumi.

● Vieno kanalas, vienas įvestis ir vienas išėjimas, įvesties kilpa trumpojo jungimo apsauga.

● Pynimo ir žaidimo terminalo blokas, DIN geležinkelio kortelių montavimas.
