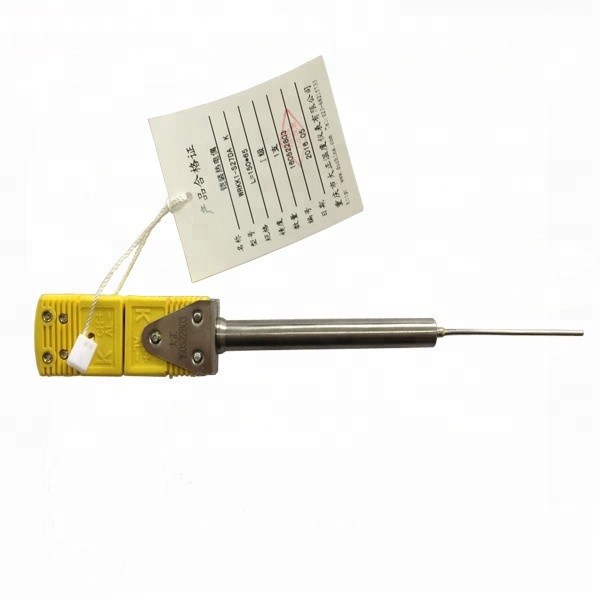

Jungiamojo vamzdžio tipas Šarvuota termopora

Tipo kodai: K, N, E, J, T.
MIMS apvalkalo medžiagos: nerūdijantis plienas, karščiui atsparus plienas, aukštos temperatūros lydinys, korozijai atsparus lydinys ir kt.
MIMS kabelio skersmenys: termoporai, φ1, 2, 3, 4, 5, 6, 8, 10.
Ilgis: ne mažiau kaip 50 mm.
Laidų prijungimo būdai: paprastas tipas, kištuko tipas, vandeniui atsparus tipas, atsparus sprogimui tipas ir kt.

Produktų aprašymas

Šarvuotos termoporos turi daug privalumų, palyginti su surinkimo gaminiais, tačiau dėl mažesnio skersmens jie turi ir trūkumų montuojant bei naudojant. Jungiamojo vamzdžio tipo šarvuota termopora turi visas įprastų šarvuotų gaminių charakteristikas, remiasi surinkimo termoporos montavimo ir stiprumo privalumais, išsprendžia įprastų šarvuotų gaminių trūkumus ir priklauso įprastų šarvuotų gaminių konstrukcijų tobulinimo produktui, kuris gali pakeisti įprastinė šarvuota termopora, išskyrus paprastą tipą ir be fiksacijos.

Jungiamojo vamzdžio tipo šarvuota termopora susideda iš trijų dalių: šarvuotos termoporos, jungiamojo vamzdžio ir jo pritvirtinto tvirtinimo įtaiso bei laidų įtaiso. Sujungiamajame vamzdyje galima sumontuoti spyruoklę (šiam tikslui jos negalima suvirinti su jungiamuoju vamzdžiu), kad tarp šerdies ir jungiamojo vamzdžio būtų tinkamai išsiplėtimas ir susitraukimas, kad šerdis glaudžiai liestųsi su dugnu. karšto montavimo įvorės.

Jungiamojo vamzdžio tipo šarvuotos termoporos buvo plačiai išpopuliarintos ir taikomos bei turi savo serijas, dažnai naudojamas su karšto montavimo movomis, o techniniai parametrai yra visiškai tokie patys kaip ir įprastų šarvuotų gaminių.

Taikymas ir privalumai

Jis plačiai naudojamas visose gyvenimo srityse pramoninėje gamyboje ir automatiškai nustato dujų (pvz., orkaitės elektrinių krosnių), skysčių (pvz., alyvos rezervuarų) ir kietųjų medžiagų (pavyzdžiui, metalinių formų) temperatūrą. Jis turi šias charakteristikas:
1) Konstrukcija paprasta, technologija pažangi, o skersmuo yra 0,5–8.0, iš viso 9 specifikacijos.
2) Tinka masinei gamybai ir mažomis sąnaudomis.
3) Skersmuo yra mažas ir lankstomas, jį lengva montuoti ir naudoti
4) Vienas produktas gali būti pagamintas labai ilgai.
5) Maža inercija, greitas matavimo reakcijos laikas

Mineralinės izoliacijos termoporos klaidos riba

Termoelementas	Tipas	Klaidos ribos (± laipsnis) / efektyvus temperatūros diapazonas (laipsnis)
Termoelementas	Tipas	1 klasė	2 klasė	3 klasė
NiCr{0}}NiSi3	K	1,5 arba 0,4 %t/-40~1000	2,5 arba 0,75 %t/-40~1200	2,5 arba 1,5 %t/-40~200
NiCrSi-NiSiMg	N	1,5 arba 0,4 %t/-40~1000	2,5 arba 0,75 %t/-40~1200	2,5 arba 1,5 %t/-40~200
NiCr-Konstantanas	E	1,5 arba 0,4 %t/-40~800	2,5 arba 0,75 %t/-40~900	2,5 arba 1,5 %t/-40~200
Fe- Konstantanas	J	1,5 arba 0,4 %t/-40~750	2,5 arba 0,75 %t/-40~750	--
Varis- Konstantanas	T	{{0}}.5 arba 0,4 %t/-40~350	1.0 arba 0.75%t/-40~350	1.{1}} arba 1,5 %t/-200~40
